Schwere Baulemente zeitsparend einbauen mit VarioFlex 50

Patentierte Mehr-Effizienz mit VarioFlex 50

Schnelles und einfaches Fein-Justieren von 14,5 mm bis max. 24,2 mm Höhe, dank für mehr Effizienz entwickelter, patentierter KnieglTec-Technologie.
Der Einbau schwerer Bauelemente wie Hebeschiebetüren oder Haustüren geht mit VarioFlex 50 schneller und leichter. Optimal für alle Schreiner, Tür- und Fensterbauer sowie Monteure!

Das VarioFlex 50 System im Überblick:

  • Schwere Bauelemente zeitsparend ausrichten. Ganz ohne Holzklötze.
  • Exaktes Justieren auch unter Belastung. Dank Gleitplatten bleibt das System flexibel in der Höhe verstellbar – ohne Verrutschen des Bauelements.
  • Die Distanz in der Montagefuge einfach überbrücken mit Adapterplatten.

Endlich schwere Bauelemente zeitsparend, einfach und präzise ausrichten.
Stufenloses Justieren – ganz ohne Holzklötze!


Zum Kniegltec-Shop

So geht zeitsparendes Ausrichten mit VarioFlex 50

Wenn Sie unterhalb des Rahmens verklotzen:

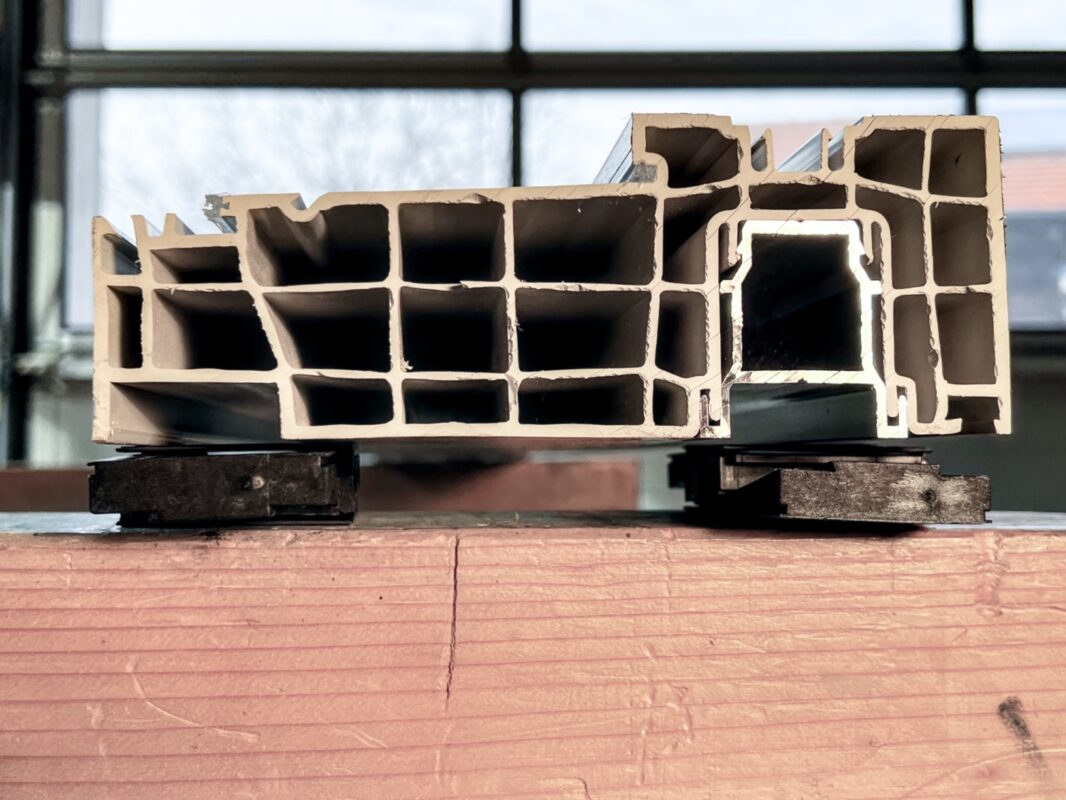

Oberhalb und unterhalb aufgeklipste Gleitplatten verhindern das Verrutschen des schweren Bauelements, wenn der VarioFlex 50 Keil unter Last steht. Man verklotzt am besten in regelmäßigen Abständen, je nach Herstellerangabe und Beschaffenheit des Untergrunds. Das hält den Rahmen trotz hoher Lasten über die ganze Länge stabil.

Wer die konventionelle mühsame Prozedur mit Holzklötzen kennt, wird von der KnieglTec-Innovation begeistert sein. Mit dem patentierten VarioFlex 50 geht es Keil für Keil einfach und zügig voran!

Wenn Sie VarioFlex 50 seitlich am Rahmen einsetzen:
Jetzt kommt es auf die Montagefuge an. Ist diese größer als der max. Verstellbereich (24,2 mm) des VarioFlex 50?
Dann klipsen Sie auf den VarioFlex 50 eine Gleitplatte, und stecken darauf so viele Adapterplatten wie nötig, um damit jeweils 6 mm zu überbrücken.

Komfortabel an Ort und Stelle dank Bitverlängerung:
Sie positionieren den VarioFlex 50 ggf. samt Gleit- und Adapterplatten, aufgesteckt auf das Spezial-Werkzeug VarioFlex-Driver, unkompliziert auch in tiefen oder schwer zugänglichen Montagefugen.
Den Driver einfach drehen, um die benötigte Höhe einzustellen, bis das Bauelement fest verkeilt ist und sicher waagrecht oder senkrecht ausgerichtet ist.
Rahmen anschrauben – fertig!

Ausführliche Montageanleitung

VArioFlex 50 – die Bestandteile

VarioFlex 50

Zeitsparen beim Einbau schwerer Bauelemente

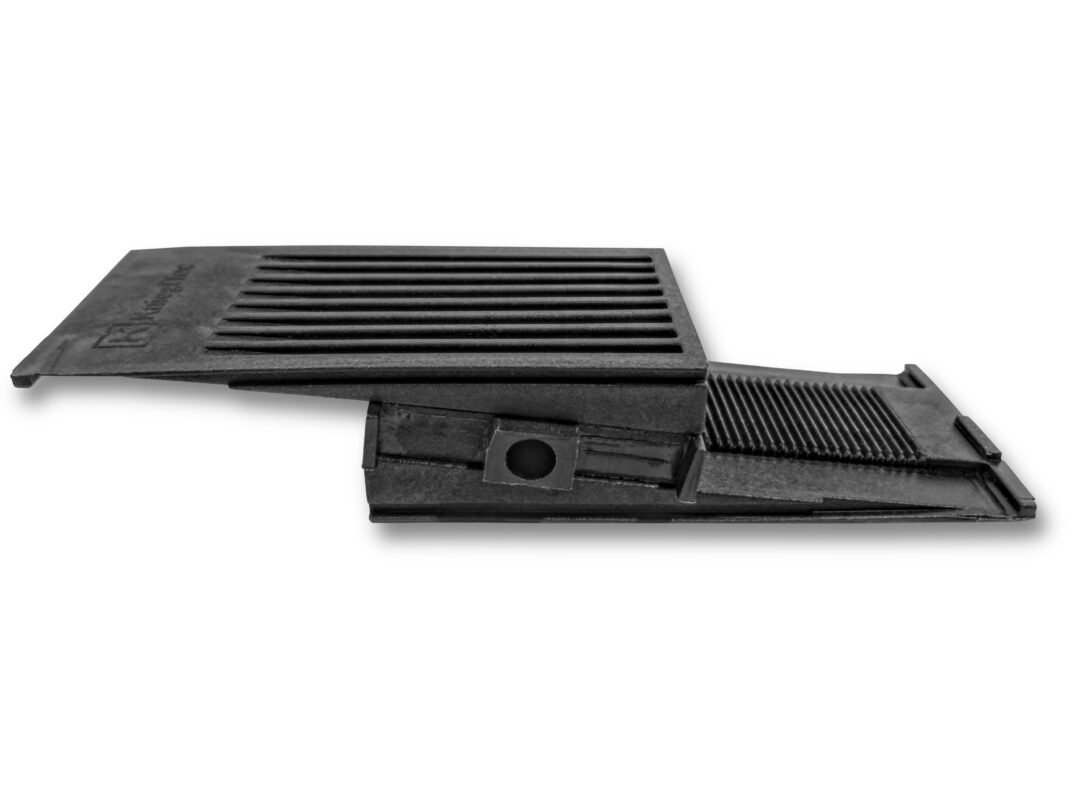

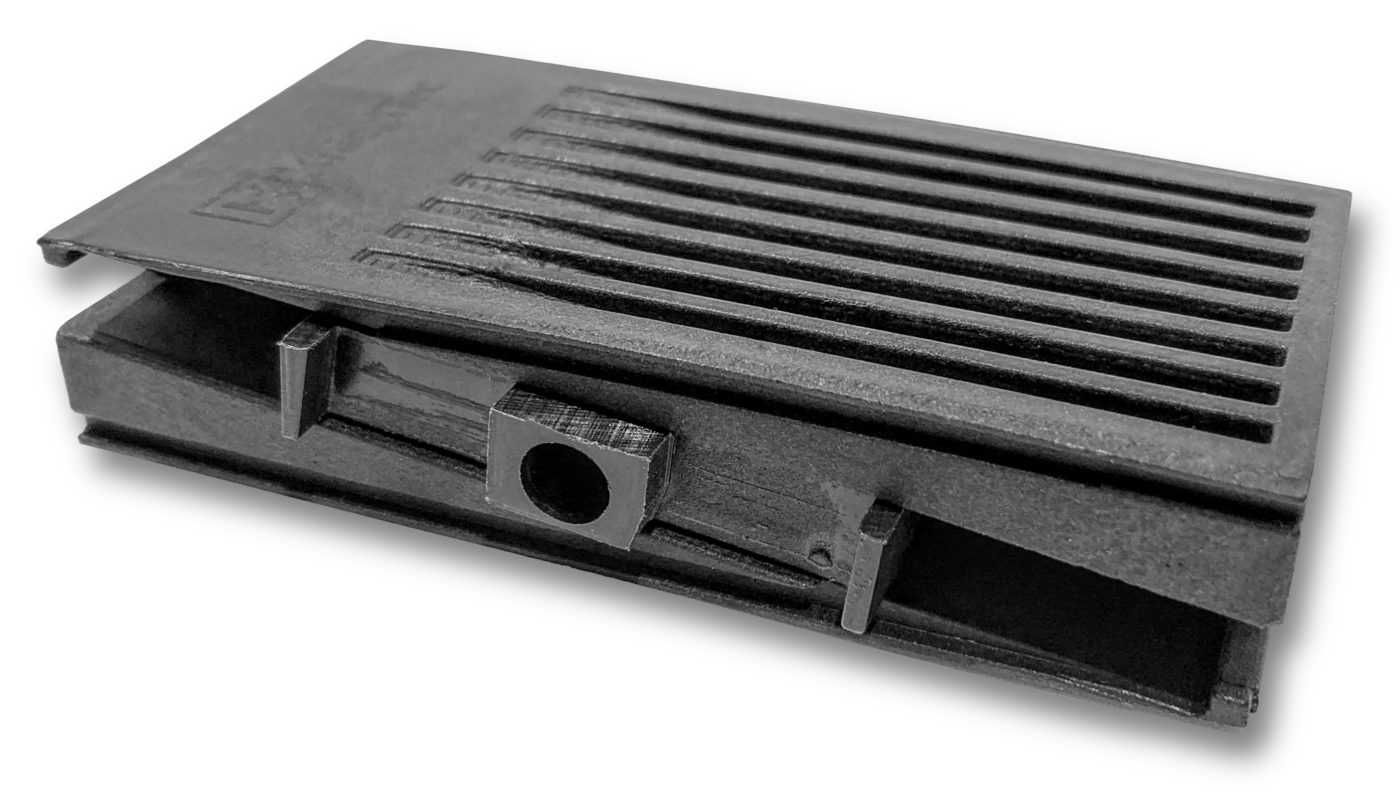

VarioFlex 50 besteht aus zwei gegeneinander laufende, durch den Justier-Block festverbundene Keile.

Per VarioFlex-Driver ist der VarioFlex 50 Keil milimetergenau flexibel einstellbar, von 14,5 mm bis max. 24,2 mm Höhe.

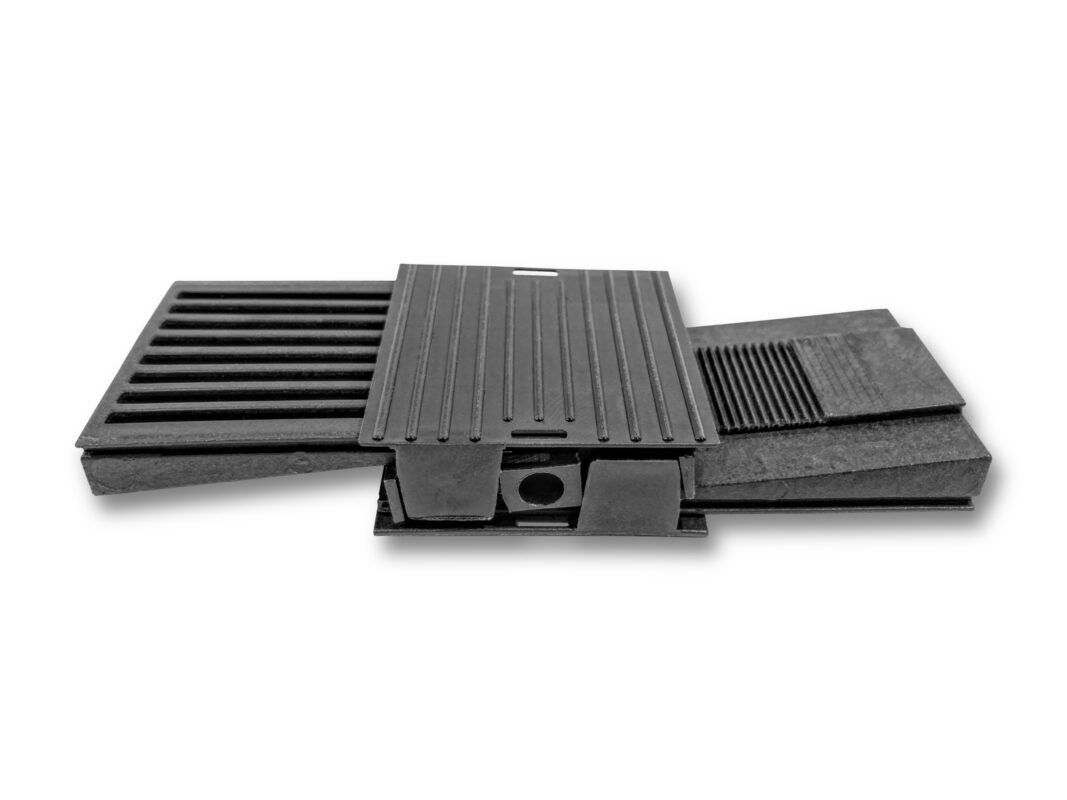

VarioFlex 50 inkl. Gleitplatten

Falls der VarioFlex 50 Keil unter Last steht, werden diese Gleitplatten oberhalb und unterhalb daraufgeklipst. Dank geriffelter Oberfläche der Gleitplatte kann das Bauelement nicht verrutschen und der VarioFlex 50 bleibt auch unter Belastung einstellbar.

Beim Einsatz des VarioFlex 50 Keils ohne Belastung, z.B. seitlich oder oberhalb des einzubauenden Elements, kommt es auf die Distanz in der Montagefuge an – eine Gleitplatte ist dann nur nötig, um die Adapterplatte(n) aufnehmen zu können.



Adapterplatte

Lücke schließen Einbau schwerer Bauelemente

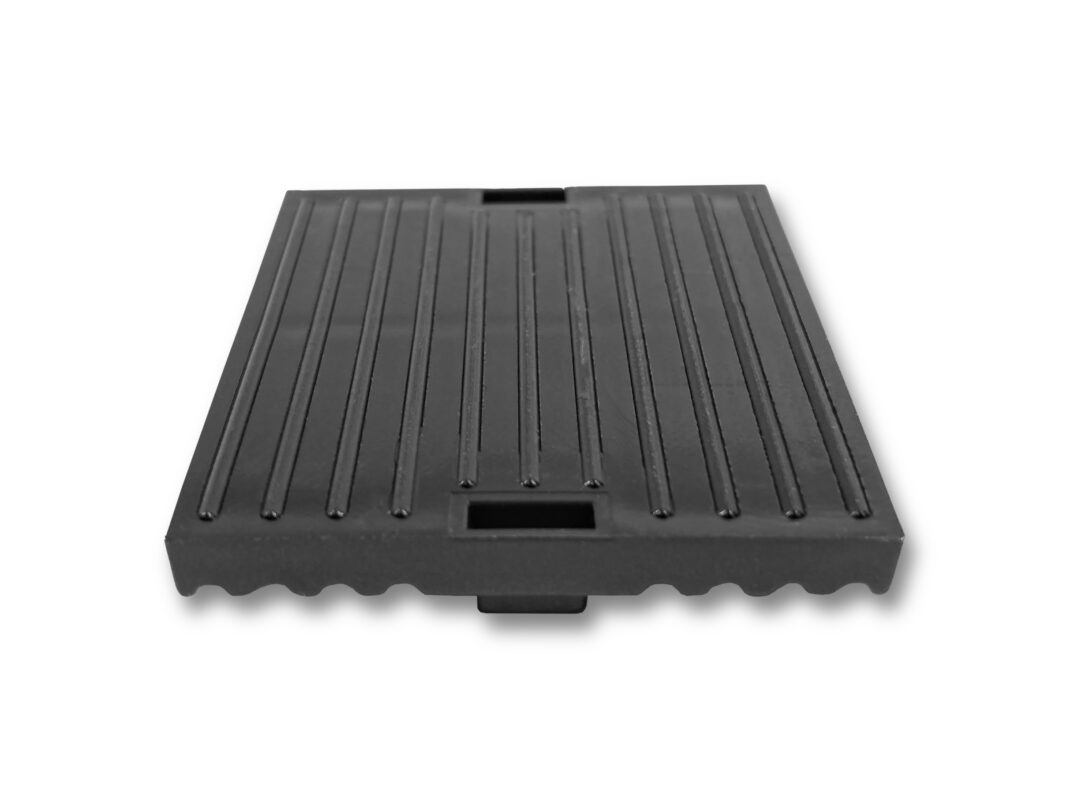

Die Adapterplatte verfügt ebenfalls über eine geriffelte Oberfläche und über seitliche Stecker.

So kann sie auf die Gleitplatten gesteckt werden, wenn die Distanz der Montagefuge zu groß für den Verstellbereich des VarioFlex 50 ist. Der Höhengewinn pro Adapterplatte beträgt 6 mm.

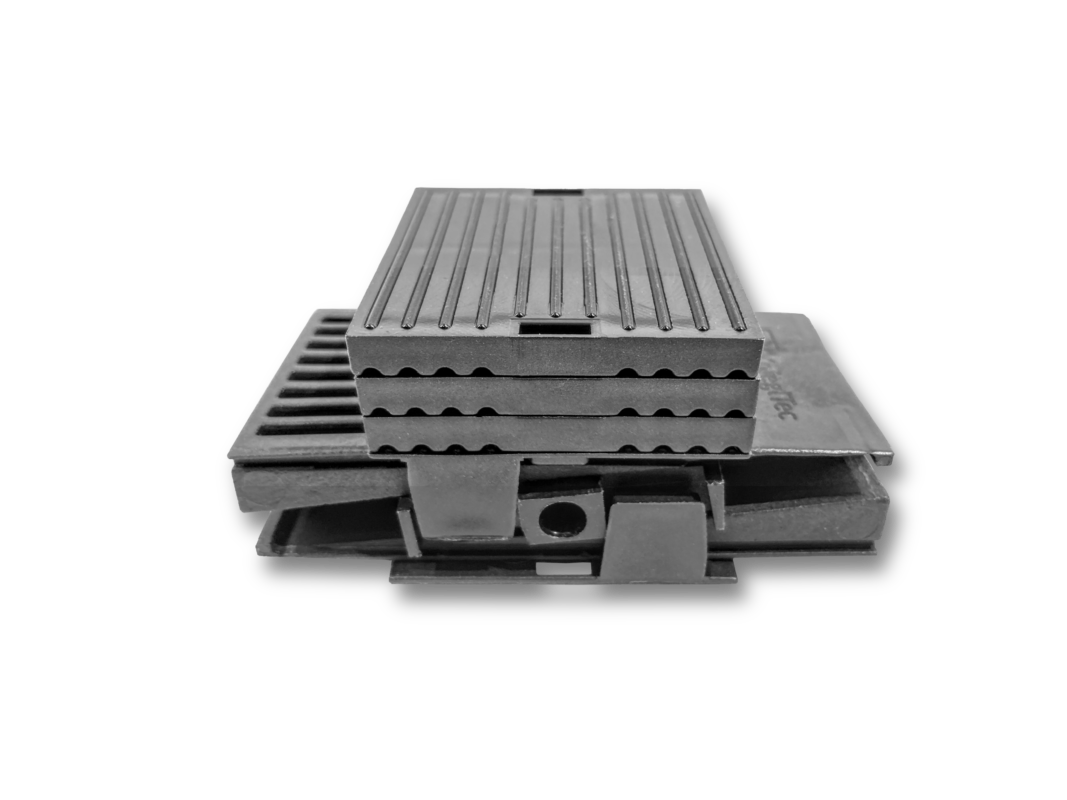

VarioFlex 50 inkl. Gleit- und Adapterplatten

Auf den VarioFlex 50 müssen, falls der Keil unterhalb des Bauelement-Rahmens unter Last steht, zwei Gleitplatten aufgeklipst werden.

Je nach zu schließender Distanz in der Montagefuge können mehrere Adapterplatten à 6 mm auf die Gleitplatten gesteckt werden.

VarioFlex 50 bleibt auch mit aufgesteckten Gleit- und Adapterplatten flexibel in der Höhe verstellbar, ohne dass das Bauelement verrutschen kann.

VArioFlex 50 – das patentierte zeitspar-system

VarioFlex 50 – Schritt für Schritt:

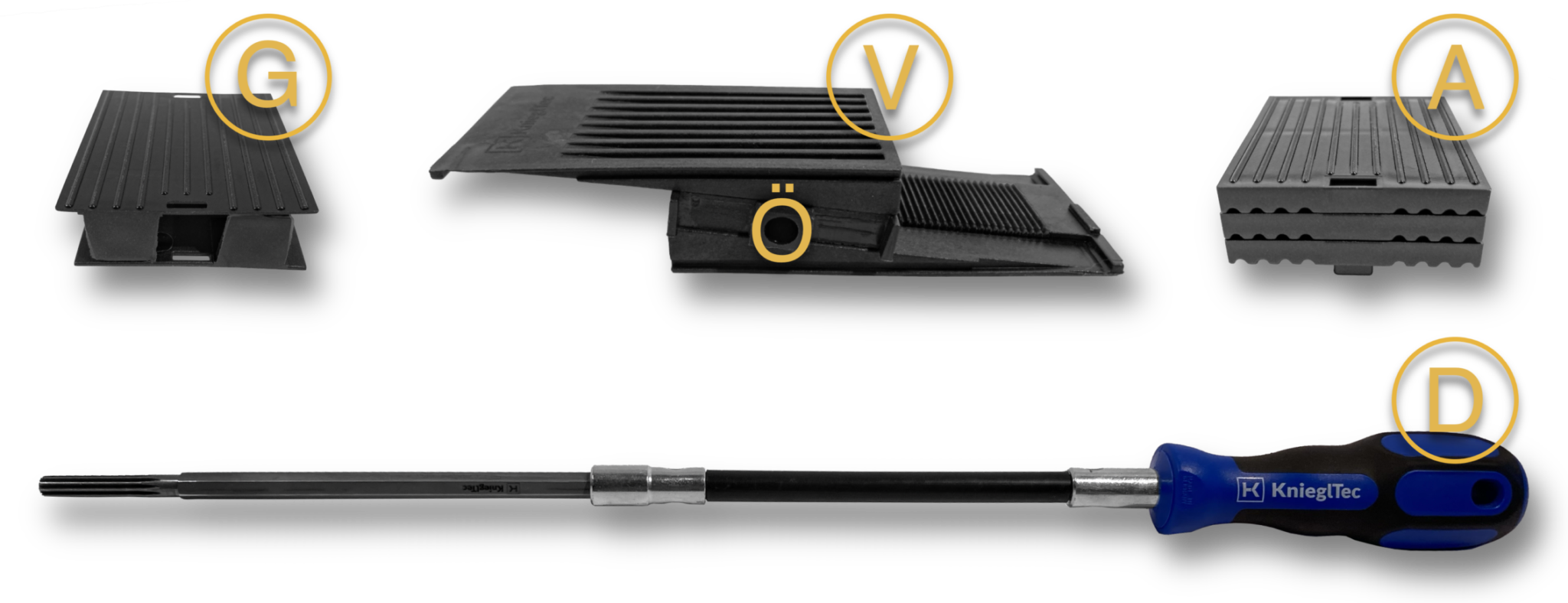

Der VarioFlex 50 [V] ist über die beiden seitlichen Öffnungen [Ö] mit dem VarioFlex-Driver [D] verstellbar.
Den VarioFlex-Driver in die Öffnung [Ö] immer bis zum Anschlag einschieben.

Durch Drehen des Drivers [D] vergrößert sich die Höhe des Keils. Oder, sie verringert sich beim Drehen in die andere Richtung – ganz nach Bedarf, bis die Höhe passt.

Die Gleitplatte [G] sorgt dafür, dass der Bauelement-Rahmen nicht verrutschen kann und der VarioFlex 50 auch unter Belastung flexibel einstellbar bleibt.

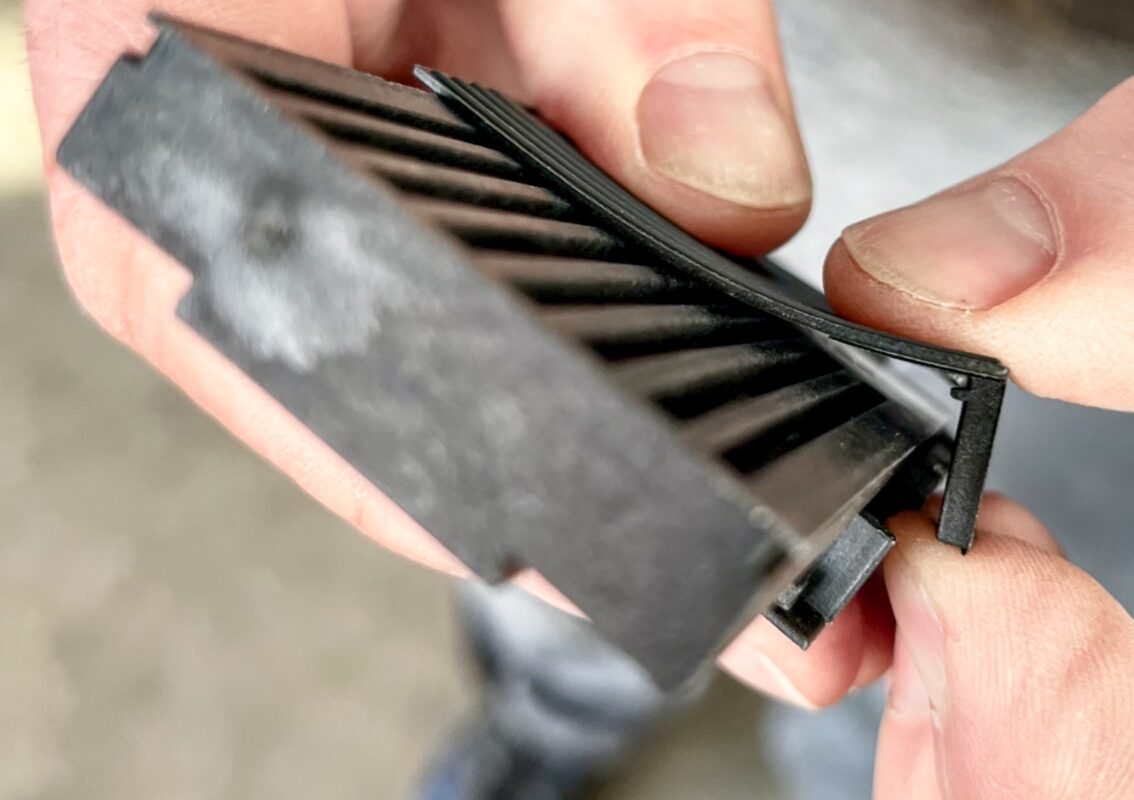

Die Gleitplatte [G] auf einer Seite des Keils anlegen, dann die Führung der anderen Seite leicht spreizen und über den VarioFlex 50 [V] aufklipsen.

Falls die Distanz in der Montagefuge größer ist und Sie den Verstellbereich des VarioFlex 50 [V] (knapp 10 mm) erweitern möchten, nutzen Sie beliebig viele Adapterplatten [A].

Anhand der seitlichen Stecker steckt man sie auf die Gleitplatte [G], sowie mehrere Adapterplatten [A] aufeinander.

VarioFlex-Driver – das Spezialwerkzeug

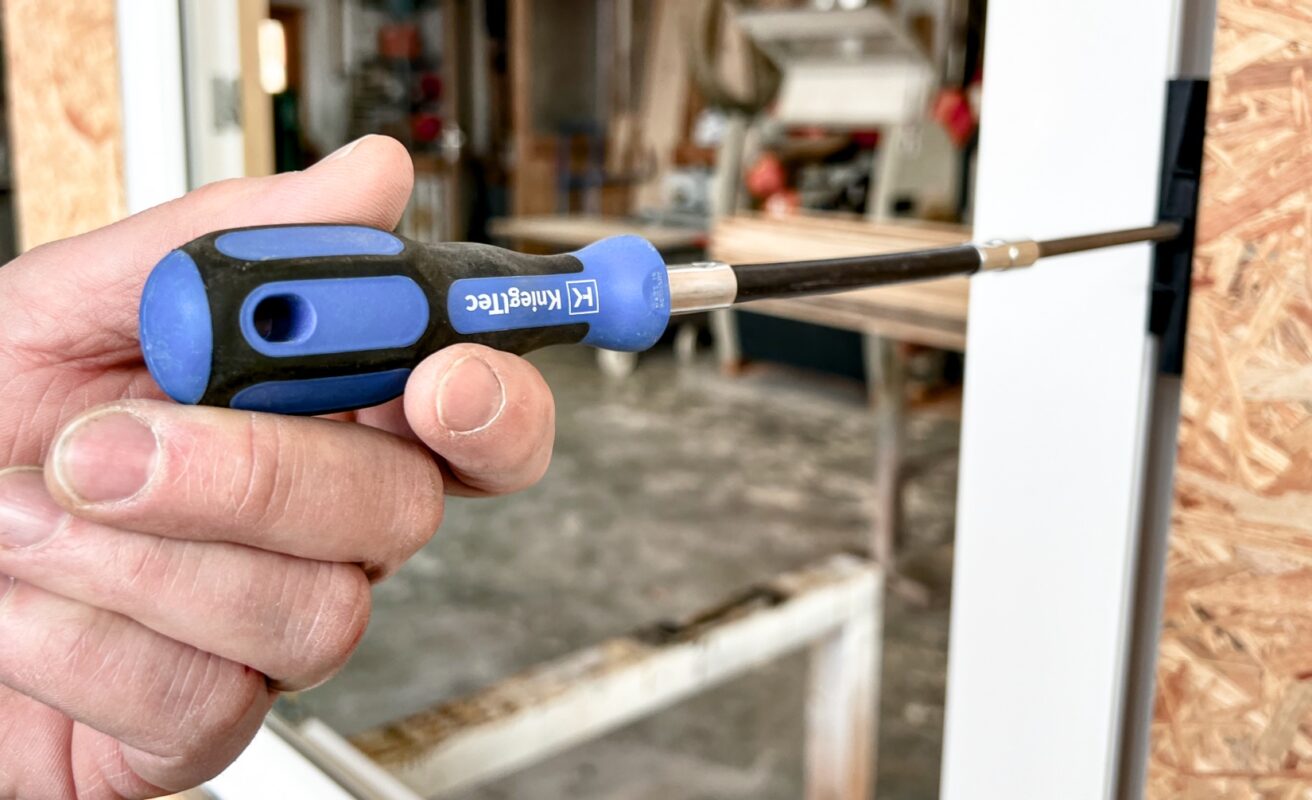

Dieses Werkzeug [D] wurde von KnieglTec speziell für das Fein-Justieren des VarioFlex 50 Montagekeils entwickelt. Der Driver [D] ist biegsam und verfügt über einen fest verbundenen, verlängerten Bit.

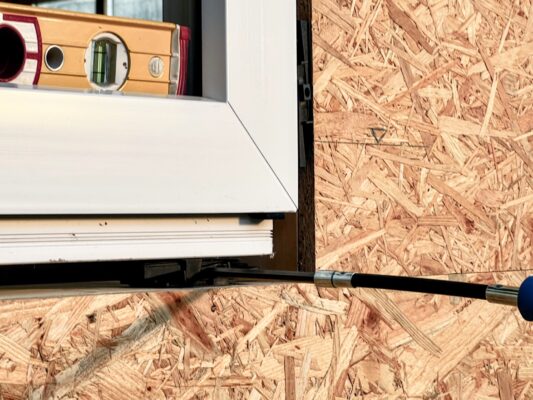

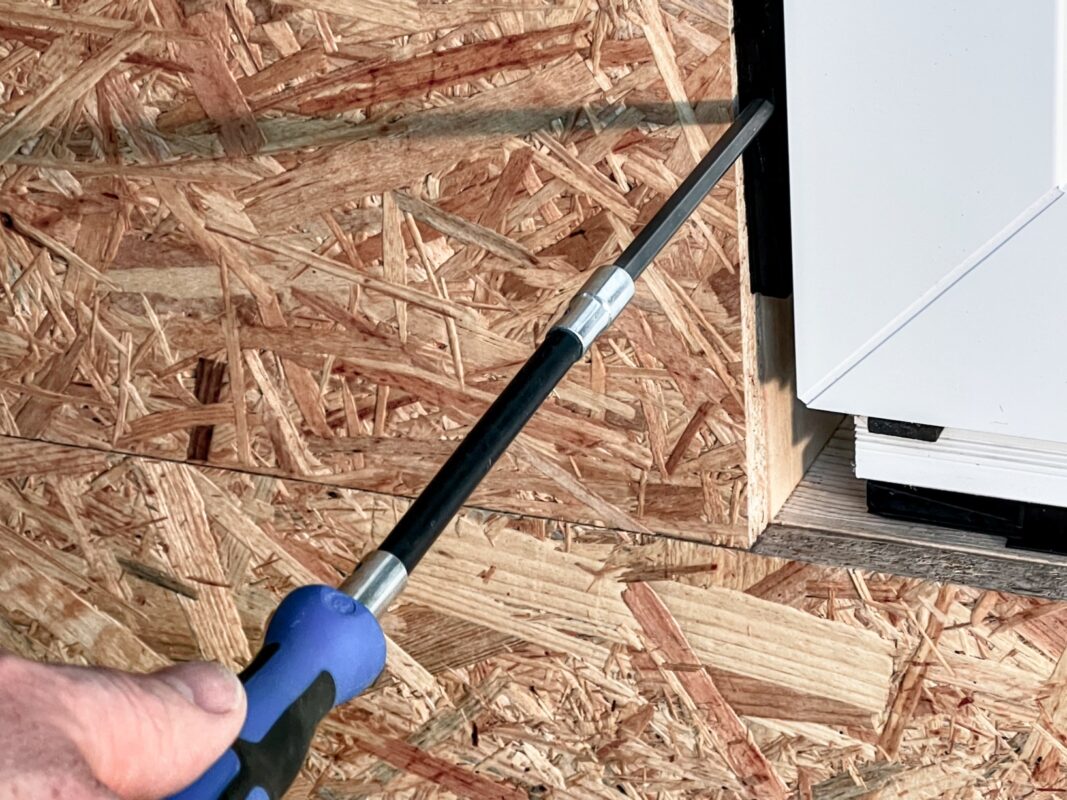

Den Driver-Bit in die Öffnung [Ö] bis zum Anschlag einschieben. Dann positionieren sie den VarioFlex 50 unkompliziert in der Montagefuge – auch an schwer zugänglichen Stellen, etwa bei verwinkelter Laibung.

Durch einfaches Drehen verstellen Sie den Montagekeil in die gewünschte Höhe, bis das zu montierende schwere Bauelement justiert und sicher ausgerichtet ist.

VarioFlex 50 – der Einbau schwerer Bauelemente gelingt im Handumdrehen!

 Schwere Bauelemente präziser und zeitsparend einbauen mit VarioFlex 50.
Ganz ohne Holzklötze – kein nervenzehrendes, mühsames Ausprobieren mehr!

Jetzt bestellen

Alle VarioFlex Vorteile

Das VarioFlex-System aus VarioFlex 50, Gleit- und Adapterplatten sowie VarioFlex-Driver ermöglicht den präzisen und zeitsparenden Einbau schwerer Bauelemente.
Mit dem VarioFlex 50 Testset können Sie erfahren, wie einfach der Einbau mit diesem System geht. Ganz ohne Holzklötze!

Die Vorteile des VarioFlex 50 auf einen Blick:

Rund 50 % Zeitersparnis

Kein mühsames Ausprobieren von Montageklötzen, Kein Verrutschen oder Herausfallen der losen Unterleger. Einfach VarioFlex 50 System einsetzen und mit nur einer Hand in der Höhe passend einstellen.

Einfach bedienbar

Einfach bedienbar

VarioFlex 50 (ggf. um Gleit- und Adapterplatten erweitert) auf den VarioFlex Driver aufschieben und in die Montagefuge führen.
Die Höhe durch Drehen des Drivers individuell einpassen.

Montage nach Stand der Technik

Einbruchshemmende Montage von Bauelementen mit Verklotzung alle 40 cm leicht gemacht – mit VarioFlex 50. Durch das feste Zusammensetzen des Keils mit Gleit- und Adapterplatten ist auch die nötige Verschiebesicherheit gegeben.

Präzise, auch an schwierigen Stellen

Stufenlose Höheneinstellung durch einfaches Drehen in die eine oder andere Richtung ermöglicht die einfache und exakte Feinabstimmung. Auch seitlich am zu montierenden Element, in tiefen Montagefugen und an unzugänglichen Stellen.

Langlebiges, druckfestes Material

VarioFlex 50 besitzt im Gegensatz zu Montageklötzen aus Holz eine lange, verrottungssichere Lebensdauer besteht aus druckfestem, formstabilem Polyamid 6.0 mit Glasfaser (PA6GF30) mit geringer Wärmeleitfähigkeit, wie es z.B. im RAL-Leitfaden gefordert wird.

Vielseitig einsetzbar

Vielseitig einsetzbar

VarioFlex 50 ist überall einsetzbar, wo schwere Elemente verklotzt oder höhenjustiert werden müssen. Anwendungsbeispiele: Montage von Hebeschiebetüren, Haustüren, und anderen schweren Bauelementen.
Die Druck- / Hebekraft während des Justierens beträgt bis zu 250kg.
Dauerhafte Traglast nach Einbau bis zu 400kg.

Präziser und zeitsparender Einbau schwerer Bauelemente mit VarioFlex 50.
Ganz ohne Holzklötze – kein nervenzehrendes Ausprobieren und Ausrichten mehr!

VarioFlex 50 im Shop

Schwere Bauelemente mit VarioFlex 50 einbauen

1. Ausmessen

Einbauhöhe am Meterriss bzw. Referenzpunkt ausmessen – an welcher Position soll das Bauelement später sitzen.

2. Gleit- und Adapterplatten ergänzen

Prüfen, ob Verstellbereich des VarioFlex 50 (von 14,5 mm bis max. 24,2 mm) ausreicht. Falls eine größere Distanz in der Montagefuge überbrückt werden muss, entsprechende Anzahl Adapterplatten (à 6 mm) bereitlegen.

Für festen Sitz bitte beachten:
Die Gleitplatte auf einer Seite des Keils anlegen.
Dann die Führung der anderen Seite leicht spreizen und über den VarioFlex 50 aufklipsen.

3. Keile unterhalb des Rahmens verteilen

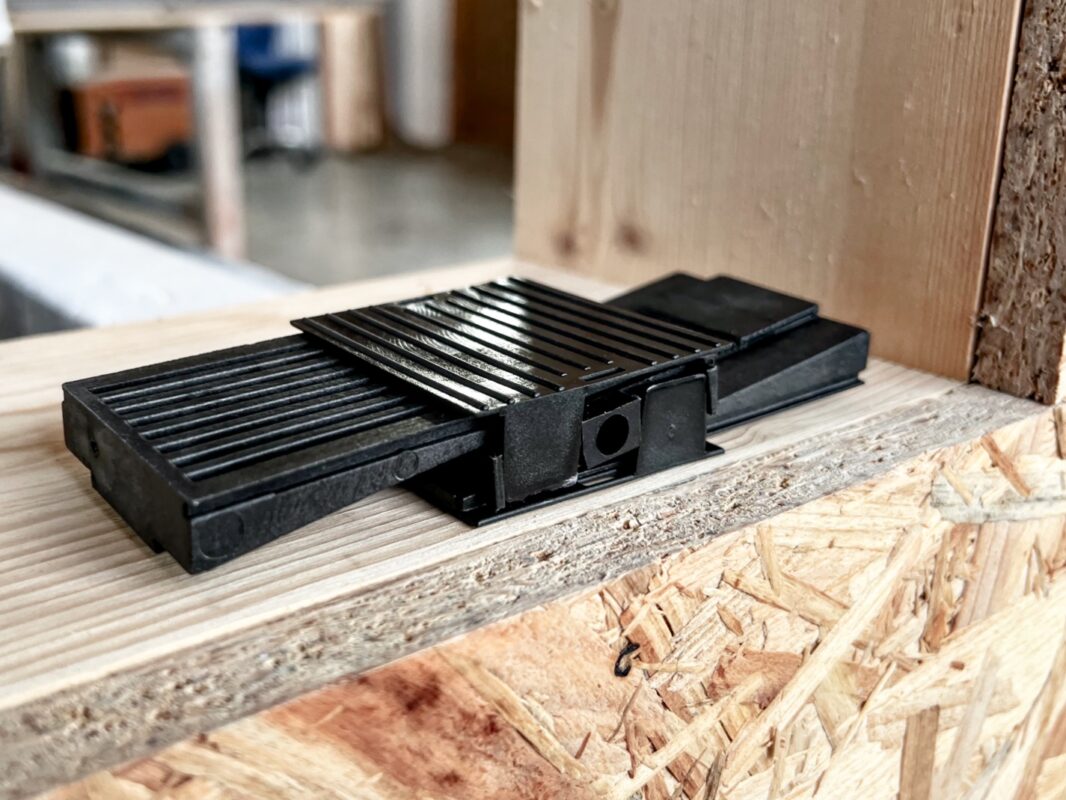

VarioFlex 50 inklusive zwei aufgeklipster Gleitplatten und ggf. aufgestecker Adapterplatten unten in die Brüstung / Laibung legen.
Beim Einbau von schweren Bauelementen wie einer Hebeschiebetür empfehlen wir VarioFlex 50 in gleichmäßigen Abständen einzusetzen (je nach Herstellerangaben und Untergrundbeschaffenheit).
So wird die hohe punktuelle Eigenlast der Hebeschiebetür in Bewegung gleichmäßig verteilt und der Rahmen bleibt stabil.
Nun den Rahmen des Einbaulements auf die Keile stellen und oben mit einem Luftkissen fixieren.

4. Position des Rahmens korrigieren

Nun den Meterriss bzw. Referenzpunkt im Auge behalten.
Stellen Sie die Höhe des VarioFlex 50 Keils mithilfe des VarioFlex-Drivers ein und bringen so den Bauelement-Rahmen in die gewünschte Position.

5. In Lot und Winkel bringen

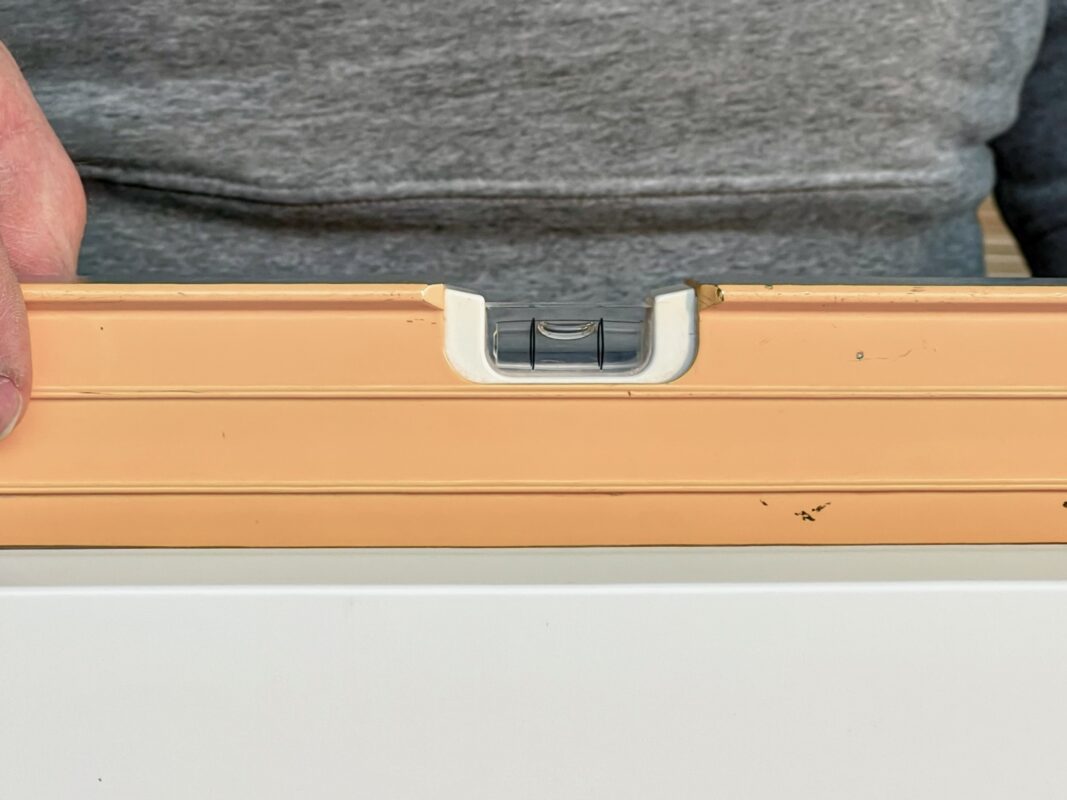

Anschließend den VarioFlex 50 höhenverstellen zum Justieren der Waagerechten. Am besten Keil für Keil einstellen. Dann noch mal abschließend prüfen, ob der Rahmen insgesamt richtig sitzt. Nun den Rahmen verschrauben.

6. Seitlich gleichmäßig verklotzen

Nach Stand der Technik das Bauelement seitlich in gleichmäßigen Abständen mit VarioFlex 50 verklotzen. Damit hat der Rahmen z.B. der Hebeschiebetür eine dauerhaft stabile vertikale Lastabtragung und ist verwindungssteif eingebaut.

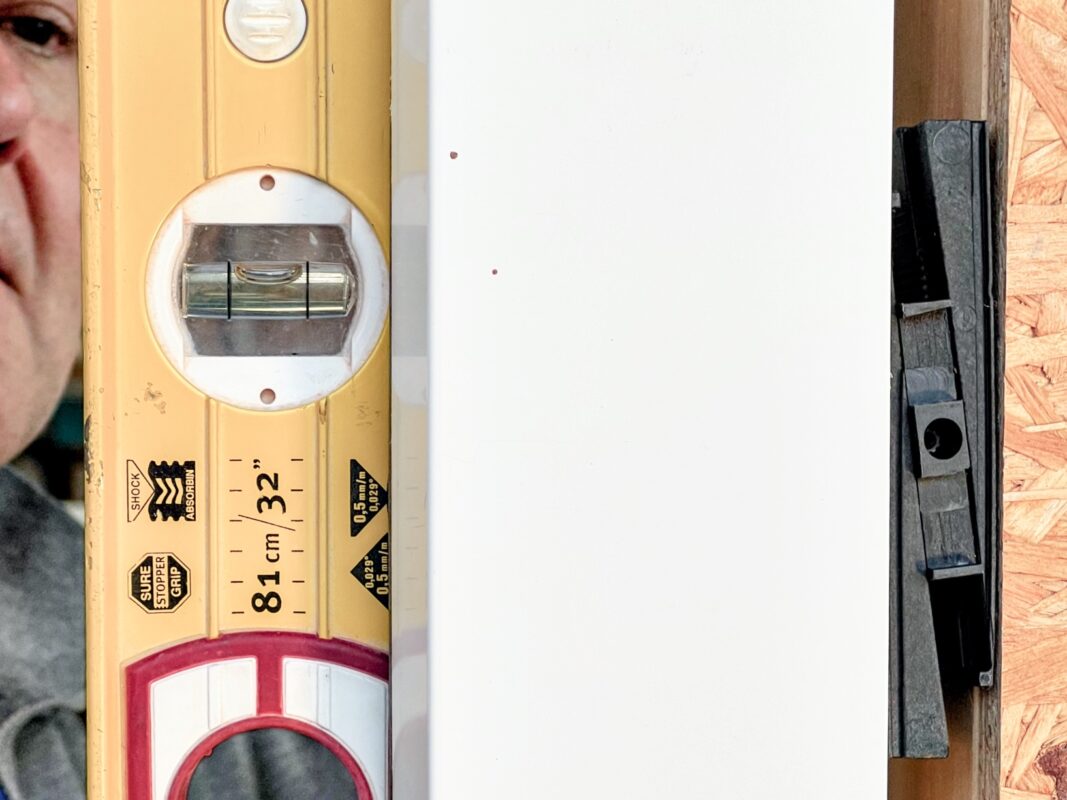

Den VarioFlex 50 auf den VarioFlex-Driver schieben und in die seitliche Montagefuge einführen. Nun den Keil so einstellen, bis er fest sitzt und der Rahmen im Lot steht.

Abschließend noch mal prüfen, ob der Rahmen insgesamt in Lot und Winkel sitzt. Nun den Rahmen fixieren gemäß RAL-Leitfaden, denn das VarioFlex 50 System ersetzt keine mechanische Befestigung.

Auch die umlaufende Verklotzung nach RC2-Vorgabe erledigen Sie mit dem VarioFlex 50 System schnell und reibungslos.

Mit VarioFlex 50 sparen Sie jede Menge Arbeitszeit und schonen Ihre Nerven.
